测试60KW电磁加热器电路信号的要点分析

        当60KW电磁加热器的电路出现故障问题时，维修师傅需要对电路进行审查，确定电路失效具体原因。信号测试是审查电路是否失效的关键，可以查探当前电控电路各工况情况下电路重要节点信号及关键元器件参数状态情况，评估、分析电路可能存在的薄弱环节和设计不当情况。为了提高60KW电磁加热器电路信号测试的准确性和可靠性，人们需要掌握测试的要点。

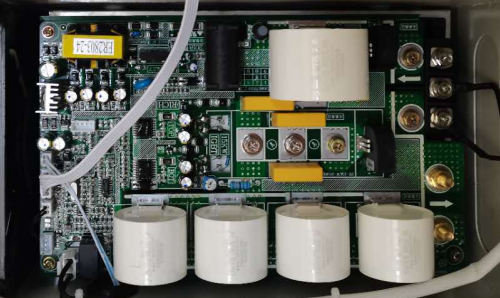

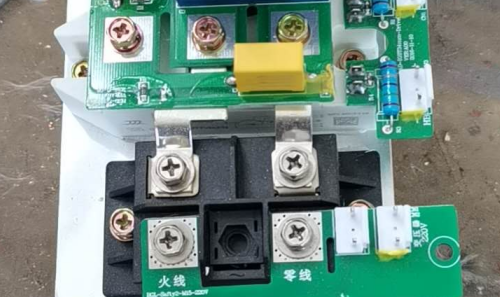

        在测试60KW电磁加热器电路信号时，需要重点关注滤波、EMC模块、LC振荡电路、驱动电路、主控电路模块的信号测试。同时，在各工况及不同加热器负载状态下，关注各主要参数同步关联情况下波形，重点评估各状态信号波形变化和各信号波形间的关系。在测试滤波电路时，电容电流波形捕捉、扼流圈波形捕捉和饱和评估应结合滤波电容器在工作条件下的温升试验进行。在对LC振荡电路进行测试时，需要捕捉常规60KW电磁加热器启动过程中主信号回路的波形特征，同时，对优化措施下的电路波形进行比较分析。测试驱动电路时，驱动信号、Vce、Ice等信号的波形应为各工况、状态转换、负载变化和异常情况下的波形及其对应关系，该过程兼顾电源方面信号评估。在测试主控电路时，具体应查看60KW电磁加热器的芯片电源与重要端口信号情况以及稳压管等端口保护电路效用情况评价。
