15-20-25-30,40,50,60KW电磁感应加热说明书：产品电气规格：额定电压频率：380VAC   50Hz /60Hz
电压适应范围：350V-410V
额定功率：根据工件加温要求
工作频率：10-20KHz  最佳段13-16KHz
安全工作环境温度：-20℃-45℃;
工作湿度：≤95%
热效率≥95%
基本性能概述 ：有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
有缺相保护功能
有IGBT过流保护功能
有IGBT过温保护功能
有加热线圈短路保护功能
半桥串联谐振电路拓扑,抗干扰能力强
采用高性能IGBT驱动模块驱动
自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作
数台机芯并联安装在同一个加热管上,互不干扰
节电效果好:与目前采用的电热圈相比,节电可达35%以上
安装方便:可接桶型和平盘型等等结构方式感应线圈
运行成本低,维修量少,产品保修1年,终生维护

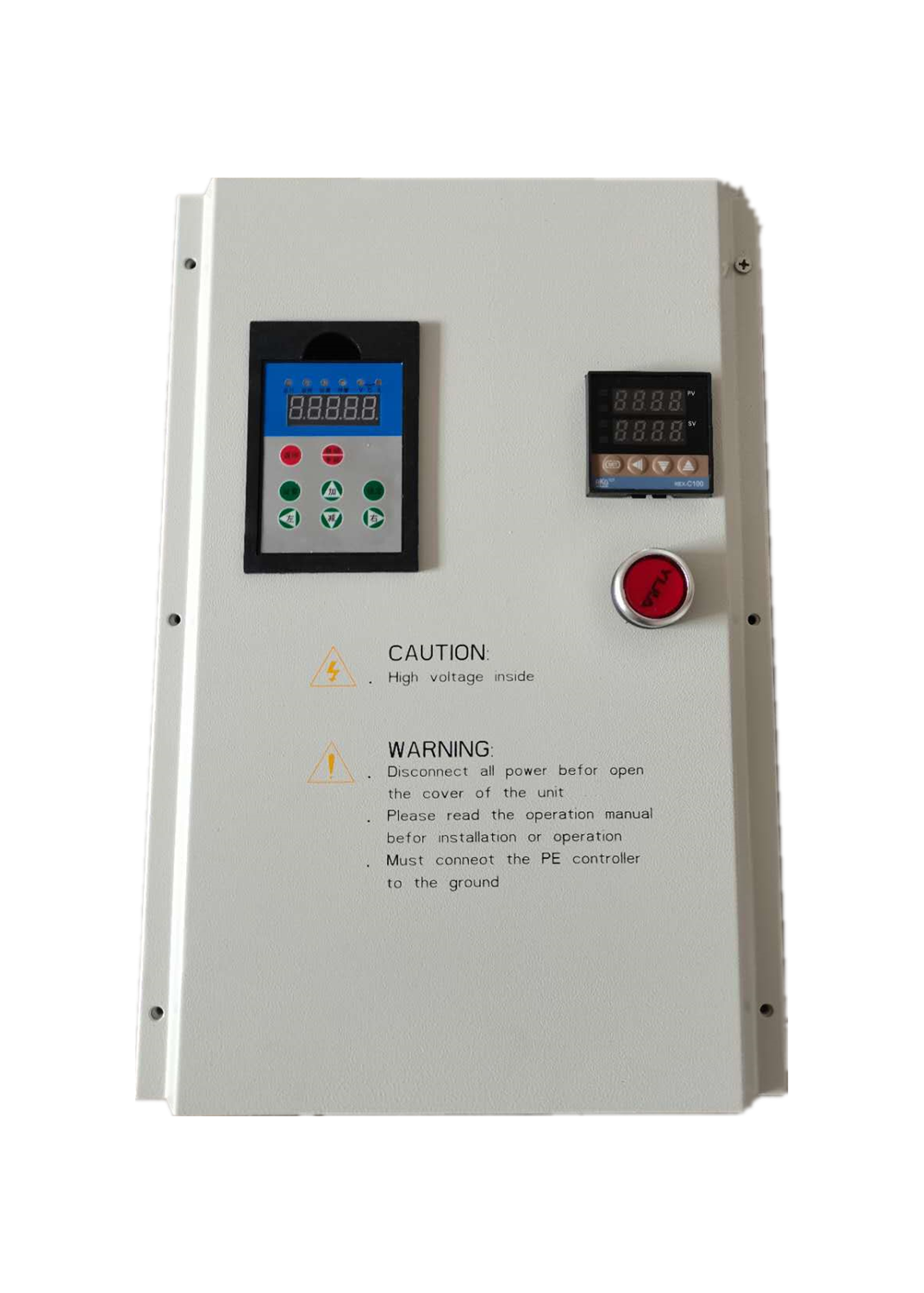

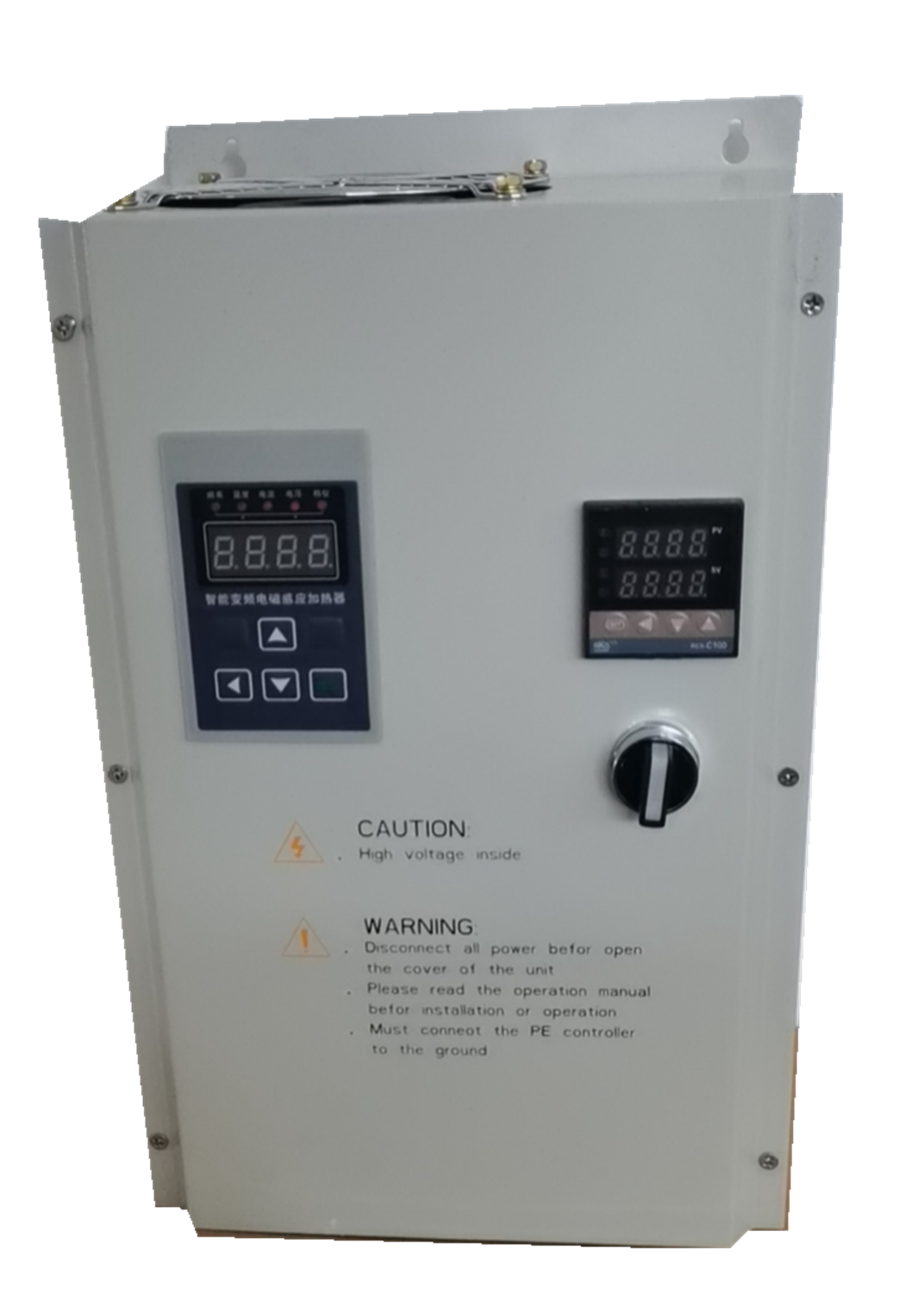

产品尺寸： 机壳长470*宽300*高240
产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 2.5厘米（特殊材料要特殊调试）

注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流下降是正常的）
工作状态：待机--红灯闪烁，加热工作--红灯常亮;  绿灯配合蜂鸣声１一长一短--缺相，２一长两短--保护电路进入保护状态，３一长三短--频率超高，４一长四短--频率超低，５两长一短--脉宽超宽异常，６两长两短--IGBT模块过温，７两长三短--无检测到负载，８两长四短--电流过大
报警显示码对度表


    注：如果使用单个数码显示，则报警码闪烁显示 – 1 2 3 4 5 6 7
 显示 -05-工作正常。

闪烁显示----  无  待机， （温控器断开）原因：（温控器或者软开关断开），解决方法：（检查软开关线，或者温控器常开触点破

闪烁显示–E1-  一秒一次  外部驱动故障，原因：（线圈短，电感量不够或者短路；IGBT损坏），解决方法：（检查线圈是否破损导致短路，调整线圈参数，模块坏了，就更换,制板驱动蕊片保护，更换电路板）

闪烁显示–E2-  一秒一次  温度传感器故障（过温或断路），（环境温度高，散热差，改散散热环境，），风扇损坏，风扇控制电路烧坏，更换），（温度传感器插头松动或者短路检查IGBT插座上的传感器是否松动）

闪烁显示–E3-  一秒一次  过电流故障，电流大，检查线圈是否短路，增加电感量），高频互感器损坏，更换）

闪烁显示–E4-  一秒一次  低电流故障，（高频互感器线掉换）

闪烁显示–E5-  一秒一次  线圈不匹配，线圈短路或断开，小板损坏，检查线圈线是否乱皮，），线圈不匹配，频率高或者低，（通过面板显示频率高低，超过23KHZ，加线圈匝数，少于12KHZ，减少线圈匝数）

闪烁显示–E6-  一秒一次  电压过低（部分机型）电压低或者缺相，检查三相输入端子，是否脱落，输入电源是否正常）

闪烁显示–E7-  一秒一次  线盘温度过高（保温棉与加热体感应距离，压紧最好有2公分）

工作时显示面板闪烁：显示数据线干扰，打开机箱盖，把数据线整理一下，远离机箱内铜条和高频铜条）

电流小，功率不够：线圈线长，（适当减少线圈匝数，同时注意频率不能太高）模块驱动有断开，检查是否有驱动脚断开） E8：电压过高，关机

  注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈

匝数来匹配功率，加热温度要求高的感量适当减小（电感量减小，就是减少线圈匝数，反之，实际上测进线电流，进线电流大，增加线圈匝数，反之）工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流下降是正常的）

大量用在水造粒机，编织袋造粒机，加热如扩散泵，注塑机，拉丝机，挤出机，盐油管道,电磁热水瓶,电磁炉等高效加热电器中. 注意事项：

报警信号说明：
1，如果出现外部故障（-E1-），应该马上关机，检查驱动和模块是否正常，修理后，用隔离变压器测试正常后开机测试；
2，传感器故障（-E2-）分两种情况，一种可能的问题是传感器没接或接触不良，另一种是温度散热片温度过高（超过75℃），等温度降至65℃恢复正常工作，个别机型70℃时预报警，在到达75℃前不自动停机，只报警。
正常工作频率一般在11KHZ至18KHZ之间，如果频率不在该范围内，可调整线圈匝数，另外需要提醒的是，低档位工作时频率超过18KHz是正常的
 造粒机电磁加热器安装步骤：

步骤一：在造粒机料筒外包上一层保温棉。包裹的保温棉能起到减少热损耗，使得热效能利用率更高，加热速度更快更加节能。对保温棉的厚度是有要求的，小功率的保温棉厚度为1.5cm， 大功率的保温棉厚度为2-2.5cm之间最佳（此厚度为包好以后的厚度，10KW及以上为大功率）。绕圈绕法：一般加热炮筒长，分组绕法，就是几圈线靠在一起，在隔几公分，均匀绕多组线圈，还有就是炮筒短线长，就采用一圈靠一圈绕法。（不要用弹簧绕法，电感会太小线会不够长。机器容易坏）

步骤二：包上保温棉后，在外面用高温扎带扎紧。用高温扎带扎紧保温棉是为了能固定住保温棉，方便于绕电磁加热线圈。


步骤三：绕电磁加热线圈，绕线的长度根据功率的不同，绕线的长度也不同，具体的绕线长

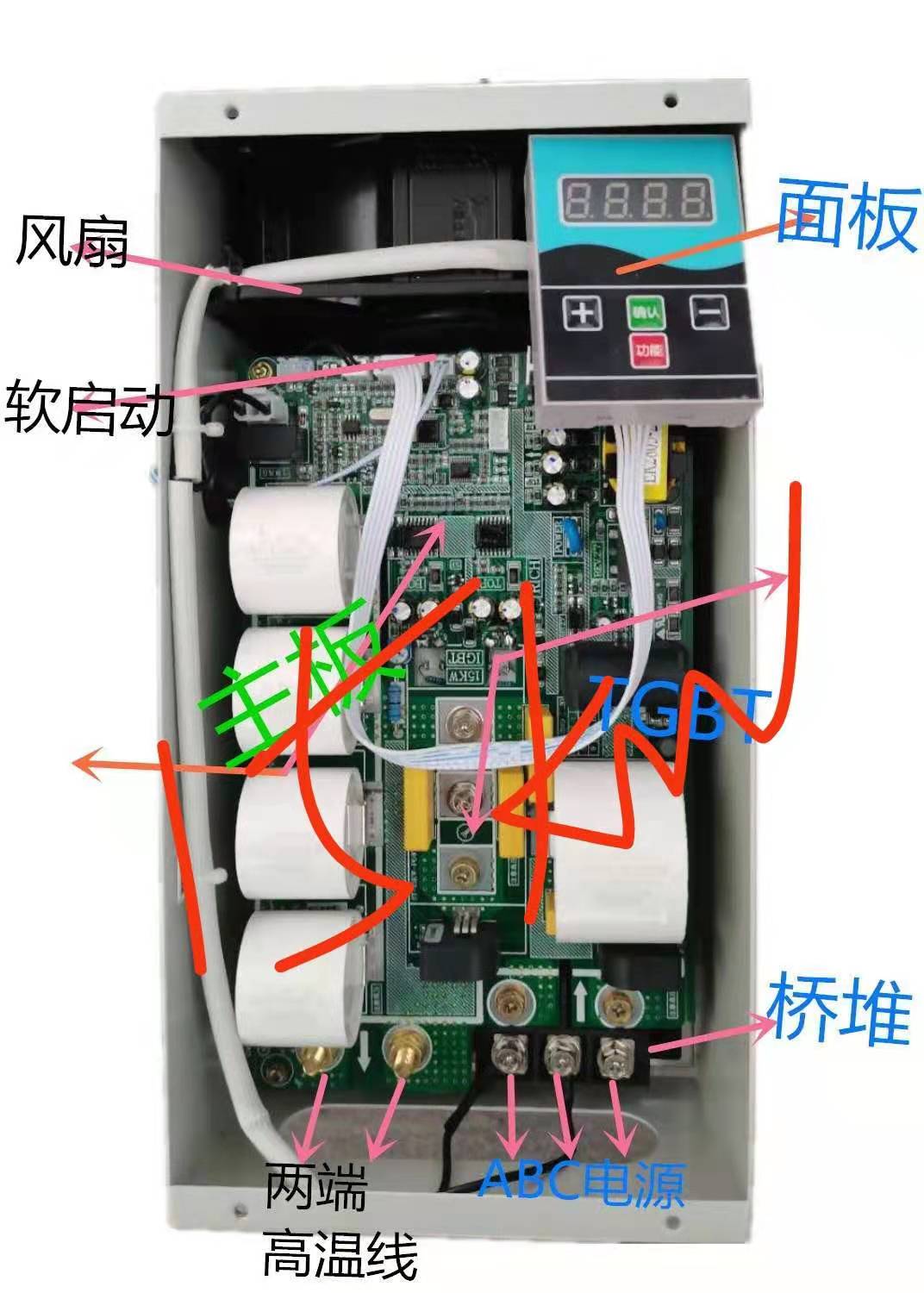

步骤四：将绕在料筒上电磁加热线圈的两个端子与电磁加热器输出端的L1、L2或者是用OUT1，OUT2标志。连接，U、V、W或者R，S，T标志。接三相380V电源，N接零线，没有不接。 软开关线、电源线和电磁圈线不可互串或与外壳有任何连接


步骤五：通电调试。用夹表量进线电流（A）对应功率工作电流，工作频率在范围内没有，一般工作频率9-13KHZ之间。频率高，电流大，加线圈匝数，反之。
维护保护：
 1、主机要定期除尘，一般2个月除一次，可用软毛刷或高压气枪除尘，以保证仪器内部良好的通风环境。

2、如使用环境是带有腐蚀性气体的地方须喷上绝缘清漆。或者用其它的绝缘防腐材料。
3、通电后切勿自行带电维修或泼入水.着火用灭火器！3、空气温度不能大于50℃
